バンチングマシンとプロセスの理解：関数、テクニック、および監視との比較

バンチングマシンとは何ですか？

a バンチングマシン 単一の均一なケーブルには、複数の銅または缶詰の銅（典型的には裸の銅または缶詰）を自動的にひねるように設計された工業用具です。バンチングと呼ばれるこのねじれプロセスは、最終製品の機械的強度、柔軟性、および電気性能を高めるため、ワイヤーおよびケーブル製造業で重要です。

それがどのように機能するか
バンチングマシンのコア関数は、中央軸の周りで高速で複数のワイヤを回転させ、それらを凝集性バンドルに絡み合わせることです。 2つのワイヤーのみを含む可能性のある単純なねじれとは異なり、バンチングには、いくつかのストランド（時には数十）が一貫したらせんパターンで組み合わされることが含まれます。このプロセスにより、最終ケーブルがその長さにわたって均一な電気特性と耐久性を維持することが保証されます。

最新のバンチングマシンの主要な機能
高速ねじれ：現代の機械は、工業生産の需要を満たすために高速で動作します。急速な動きにもかかわらず、彼らは安定した作業パフォーマンスを維持し、すべてのバッチで精度と再現性を確保します。

汎用性：さまざまなサイズのワイヤーケーブルを処理することができ、さまざまな生産要件に適応できるようになります。

高度な制御システム：輸入された電気コンポーネントと直感的なタッチスクリーンインターフェイスを装備したこれらのマシンは、操作、監視、調整を容易にすることができます。これにより、セットアップ時間とヒューマンエラーが短縮されます。

低ノイズとメンテナンス：効率のために設計され、最小限の動作ノイズを生成し、便利なメンテナンスのために設計され、作業環境を強化し、ダウンタイムを削減します。

環境にやさしいデザイン：多くのバンチングマシンは、人に優しい環境安全な緑の非毒性塗料で仕上げられています。これは、現代の製造施設で重要な考慮事項です。

アプリケーション
バンチングマシン 次のような業界で広く使用されています：

電気ケーブル製造

自動車配線生産

通信

航空宇宙配線システム

これらすべてのセクターで、信号の整合性、物理的な耐久性、および設置の容易さを確保するためには、一貫したワイヤバンドルが重要です。

バンチングプロセスは何ですか？

バンチングプロセスは、主に電線とケーブルの生産に使用される製造方法であり、局所的に銅または缶詰の銅の複数の鎖が単一の均一な束にねじれています。この手法は、最終的なワイヤ製品の機械的強度、柔軟性、導電率を高め、家庭用配線から複雑な産業用ケーブルまで、広範囲の電気アプリケーションに適しています。

バンチングの目的
バンチングはいくつかの重要な目的を果たします。

柔軟性の向上：薄い鎖の束は、同じ断面領域の単一の固体ワイヤーよりも柔軟です。これにより、特にタイトな環境やモバイル環境で、ワイヤーのルーティングとインストールが容易になります。

強化された電動性能：ストランドワイヤは、動的条件下でより良い電流特性を持っています。電気伝導性それ自体は大幅に増加していませんが、破壊せずに機械的な振動や動きに耐えるワイヤの能力が向上します。

均一性と効率性：バンチングにより、一貫したツイストパターンとワイヤの直径が保証されます。これは、ケーブル生産の大規模なバッチ全体で品質と信頼性を維持するために不可欠です。

バンチングプロセスの仕組み
バンチングプロセスは、複数の裸の銅線ストランドを高速バンチングマシンに供給することから始まります。このマシンの重要な機能には次のものがあります。

自動ツイスト：ストランドは、らせんパターンで一緒にねじれています。 1メートルあたりのツイストの数は、アプリケーションのニーズに基づいて制御できます。

可変サイズの取り扱い：これらのマシンは、さまざまな直径のワイヤを処理できるため、さまざまな製品ラインで汎用性があります。

高速操作：モダンバンチングマシンは高速生産用に設計されており、メーカーが大規模な需要を効率的に満たすことができます。

高度なバンチングテクノロジー
コンテンポラリー バンチングマシン 信頼性と使いやすさを改善する機能が装備されています。

インポートされた電気コンポーネント：これらのコンポーネントは、より高い精度、耐久性、および応答性を確保し、直感的なタッチスクリーンインターフェイスを介して動作することがよくあります。

低ノイズ操作：音響排出量を削減するように設計された最新のバンチャーは、より安全で快適な作業環境を作り出します。

環境に優しい設計：緑の人間にセーフの塗料とエネルギー効率の高いコンポーネントの使用は、環境および安全規制の高まりに合わせています。

簡単なメンテナンス：簡略化されたマシンアーキテクチャにより、迅速なサービスとダウンタイムの短縮が可能になります。

バンチングされたワイヤのアプリケーション
バンチングされたワイヤーは、電気および電子産業で遍在しています。それらは：で使用されます：

電源ケーブル

オーディオ/ビデオ配線

自動車の配線ハーネス

データ送信ケーブル

電化製品用の柔軟なコード

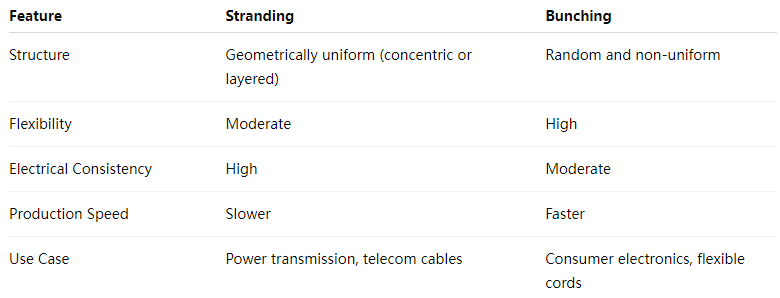

ストレンディングとバンチングの違いは何ですか？

特にマルチストランドの銅または缶詰ワイヤを使用している場合、ストランディングとバンチングは、ワイヤーとケーブルの製造において2つの重要なプロセスです。どちらも複数の個々のワイヤーを単一の大きな導体に結合することを伴いますが、構造、目的、および方法が大きく異なります。これらの違いを理解することは、アプリケーションの電気、機械、および生産の要件に応じて、適切なプロセスを選択するために重要です。

1。定義と目的
ストランディングは、多くの場合、同心または層状の構造に従って、複数のワイヤーストランドを正確な幾何学的パターンで一緒にねじるプロセスです。その主な目標は、一貫した機械的特性、柔軟性、均一な電気性能を備えた導体を生産することです。

一方、バンチは、厳格な幾何学的レイアウトなしでランダムにワイヤーストランドを一緒にねじることが含まれます。この方法はより速く、柔軟性が構造の均一性よりも重要である場合に通常使用されます。

2。構造の違い
鎖導体
これらの導体は、特定のパターン（通常は同心層）で組織されています（例：7、19、または37ワイヤ）。正確なアライメントは、バランスの取れた電気特性を提供し、機械的応力下での耐久性を向上させます。

束ねた導体
束縛されたワイヤでは、固定パターンなしでストランドが一緒にねじれています。ワイヤはバンドル内でランダムに互いに交差する可能性があり、その結果、対称性が低下しますが、柔軟性が高まります。

3。電気的および機械的性能
ストラング
鎖線の均一なレイアウトは、一貫した抵抗と容量を保証します。これにより、糸状導体は、配電や通信などの高い信頼性と正確な電気的特性を必要とするアプリケーションに最適です。

バンチング
束縛されたワイヤーは、幾何学的な規則性がないため、パフォーマンスの軽度の矛盾を示す場合があります。ただし、柔軟なコード、電子ケーブル、および導体が繰り返し曲がっている状況で広く使用されています。

4。生産プロセスと機器
編成用に設計されたマシンは、制御された階層化と同期回転で動作し、必要なパターンを維持します。これにより、策略はわずかに遅くなりますが、より制御されたプロセスになります。

バンチングマシン 、提供された情報に記載されているように、速度と運用の安定性のために設計されています。彼らは、幾何学的配置の懸念が少なく、高速で複数のワイヤーをひねります。これらのマシンは、さまざまなサイズのワイヤーに対応し、画面ベースの操作に高度な電気コンポーネントを使用し、低ノイズと簡単なメンテナンスのために設計されています。

5。アプリケーション
Strandingは一般的に使用されます。

電源ケーブル

データと通信ケーブル

振動抵抗が重要な自動車配線

バンチングは通常、以下にあります。

電源コード

電子配線とアプライアンスの配線

スピーカーケーブル
