反転した垂直ワイヤ描画機：深い技術的洞察

導入
ワイヤー描画は、一連のダイを通してそれを引っ張ることにより、ワイヤーの断面を減らすために使用される基本的な金属加工プロセスです。従来、このプロセスは、水平または標準の垂直ワイヤー描画機を使用して実行されてきました。ただし、反転した垂直ワイヤー描画機は、大口径のワイヤを描画するための特定の利点を提供するユニークで革新的な構成を提供します。

この記事では、反転した垂直ワイヤ描画機の設計、機能、利点、アプリケーション、および技術的な考慮事項について説明します。

1.倒立垂直ワイヤー描画機とは何ですか？
倒立垂直 ワイヤー描画機 従来のマシンとは対照的に、キャップスタン（ドロードラム）とテイクアップシステムがダイの下にあるワイヤー描画装置の一種です。この構成では、ワイヤーはダイを通して上に描画され、キャプスタンの周りに巻き付けられるか、上または近くの大きなバンドル（コイル）に直接巻き付けられます。この逆セットアップは、大口径のワイヤや鋼、ステンレス鋼、銅、アルミニウムなどの低産業材料の描画に特に効果的です。

コア原則：
ドローイングキャップスタンはダイの下にあります。

ワイヤーは垂直に上に描画されます。

コイルは描画メカニズムの上に行われます。

2。設計と作業原則
倒立垂直ワイヤ描画機の典型的なレイアウトには、次のコンポーネントが含まれています。

a。ダイボックスとダイホルダー
しばしばタングステン炭化物または多結晶ダイヤモンド（PCD）から作られたダイは、冷却または潤滑システムを含むダイボックスに取り付けられています。

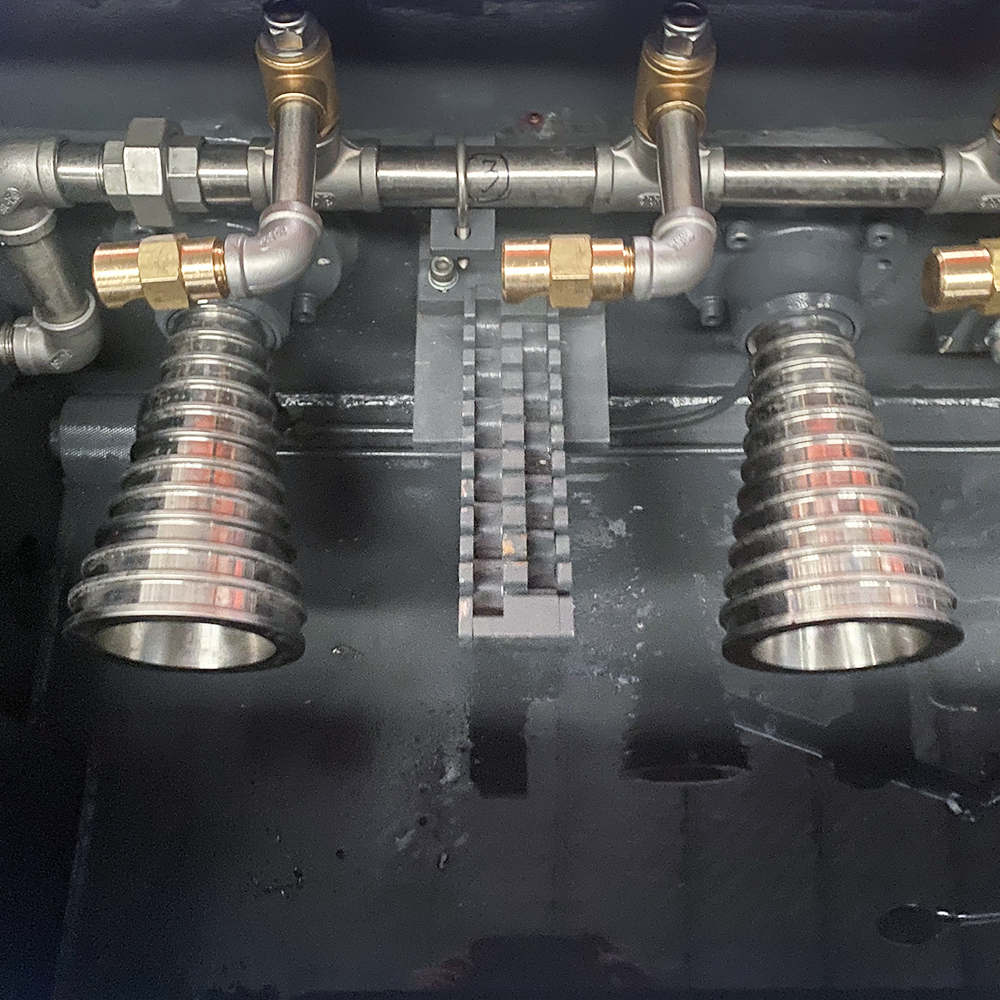

b。描画カプタン（ドラム）
ダイの下に配置されて、カプスタンはワイヤーを上に引っ張ります。多くの場合、耐摩耗性のために硬化した材料で溝またはコーティングされています。正確なトルク制御を備えたモーターによって駆動されます。

c。テイクアップシステム
ワイヤーを下に引っ張る従来の機械とは異なり、逆垂直マシンを使用すると、ワイヤーがマシンの上または片側に配置された大きな垂直バスケットまたはスプールにコイルを巻きます。

d。潤滑システム
材料に応じて、乾燥または濡れた描画潤滑剤が使用されます。垂直方向は、潤滑剤を効率的に排出および再利用するのに役立ちます。

e。制御システム
最新のマシンは、速度、トルク、および同期制御にPLC（プログラム可能なロジックコントローラー）とHMI（ヒューマンマシンインターフェイス）パネルを使用します。

3。逆垂直構成の利点
a。重力支援コイル
マシンは重力の恩恵を受けて、自然にワイヤーを大きなコイルまたはキャリアに導くのに役立ちます。特にヘビーゲージワイヤに役立ちます。

b。ワイヤー曲げの削減
ワイヤーがまっすぐな垂直線に描かれているため、曲げ応力は最小限に抑えられ、破損のリスクが減り、表面仕上げが改善されます。

c。大きなコイルの取り扱いのしやすさ
逆垂直機械は、従来の水平セットアップで管理が困難な大きなワイヤーコイルに最適です。

d。潤滑回復の改善
重力が過剰な潤滑剤を引き下げると、より効率的に収集され、よりクリーンな操作と潤滑剤の消費が低下する可能性があります。

e。コンパクトな床面積
描画操作の多くは垂直であるため、これらのマシンは、一部の工場レイアウトではより空間効率が高くなる可能性があります。

4。アプリケーション
逆垂直ワイヤ描画機は、主に次のセクターで使用されます。

鋼線産業（炭素鋼、合金鋼、ステンレス鋼）

電線製造

大型銅またはアルミニウムワイヤ処理

プレストレスコンクリートスチールストランド（PC鎖）生産

溶接ワイヤの製造

コールドヘッドワイヤー生産

5。技術的な考慮事項
a。ワイヤー材料と直径
通常、機械容量に応じて、5 mmから30 mmまでのワイヤー直径に使用されます。

ハードドラウング材料や、パスごとの変形が最小限に陥る場合に最適です。

b。セレクションとウェア
垂直方向には、強力で耐摩耗性が必要です。

摩耗を検出し、直径の不一致を防ぐためには、一定の監視が必要です。

c。モーターとドライブ
高速度モーターと可変周波数駆動（VFD）が速度調節に使用されます。

エネルギー効率の高いモーターは、運用コストを大幅に削減できます。

d。冷却と潤滑
摩擦による高温上昇には、効率的な冷却が必要です。

乾燥粉末またはオイルベースの潤滑剤は、垂直フローダイナミクスと互換性がなければなりません。

e。安全機能
移動する垂直線との偶発的な接触を防ぐ。

緊急停止システムとロードセンサーは、オーバーテンションを防ぎます。

6。バリアントとカスタマイズ
シングルキャプタンまたはマルチカプスタンマシン

ウェットまたはドライドローイング

インラインアニーリング（銅またはアルミニウムワイヤー用）

コイル転送システム（自動またはマニュアル）

機器の矯正または切断との統合

7。制限
水平マシンと比較してより高い初期コスト

施設でより高い垂直クリアランスが必要になる場合があります

ウルトラファインワイヤー描画には理想的ではありません（粗いゲージに適しています）

垂直振動やぐらつきを避けるために、ダイアライメントは正確でなければなりません

8。最近の技術開発
表面検査のためのAIベースの品質管理

予測メンテナンスのためのIoT対応監視

使用と環境への影響を最適化するためのスマート潤滑システム

ブレーキエネルギーを回復するためのエネルギー再生システム

結論
倒立垂直ワイヤー描画機は、ワイヤ生産技術の強力な進化です。その上向きの描画メカニズムと重力支援のテイクアップシステムは、大型と重いワイヤの取り扱い、製品の品質の確保、機械的ストレスの削減、オペレーターの安全性の向上において明確な利点を提供します。製造需要がより高いパフォーマンスとエネルギー効率にシフトするにつれて、このタイプのマシンは、重い工業用ワイヤ処理で牽引力を獲得し続けています。

設計、機能、アプリケーションを理解することにより、メーカーはその利点を活用して生産性を向上させ、廃棄物を減らし、全体的なプロセス効率を高めることができます。
